Bij de behandeling van bulkgoederen trekt de transportband zelf de aandacht. Het is zichtbaar, duur en uiteraard van cruciaal belang voor de bedrijfsvoering. Toch bepalen de componenten die de band ondersteunen – de transportrollen die dag in dag uit duizenden tonnen materiaal dragen – de levensduur van de band directer dan welke andere factor dan ook. Een verkeerd uitgelijnde of vastgelopen draagrol van de transportband creëert een slijtagepunt dat de riemafdekking afschuurt, warmte genereert, het energieverbruik verhoogt en uiteindelijk voortijdige vervanging van de riem veroorzaakt, wat tienduizenden dollars kost.

Transportband draagrolfabrikanten hebben hierop gereageerd met gespecialiseerde ontwerpen die specifieke operationele uitdagingen aanpakken: materiaalophoping, loopband, slagvastheid en omgevingscorrosie. Van deze gespecialiseerde varianten dienen de spiraalvormige spanrol, de parallelle kamspanrol, de omgekeerde V-type spanrol en de keramische transportband elk verschillende toepassingen. Deze typen transportrollen delen gemeenschappelijke productie-elementen – hoogfrequent gelaste buizen, nylon afdichtingen met hoge dichtheid, lagers en rond staal – maar verschillen in oppervlakteconfiguratie en functionele optimalisatie.

Waarom de keuze van transportrollen belangrijk is

Een transportsysteem is slechts zo betrouwbaar als de dragende rollentrein. De draagrol van de transportband ondersteunt de band en de materiaallading, terwijl de juiste uitlijning van de band behouden blijft. Wanneer een wals faalt, volgen de gevolgen:

• Schade aan de band: Een vastgelopen draagrol van de transportband wordt een stilstaand schurend oppervlak, waardoor een groef in de bewegende bandafdekking wordt gesneden
• Verhoogde weerstand: Niet-roterende rollen of rollen met hoge weerstand verhogen het energieverbruik van de aandrijfmotor
• Gemorst materiaal: Verkeerd uitgelijnde rollen zorgen ervoor dat de band verkeerd loopt, waardoor materiaal van de zijkant van het systeem wordt gedumpt
• Structurele spanning: Een ongelijkmatige rolweerstand veroorzaakt variaties in de riemspanning die spanningen op verbindingen en aandrijvingen veroorzaken

De hieronder beschreven gespecialiseerde transportrolontwerpen richten zich elk op specifieke faalwijzen die gebruikelijk zijn in bepaalde industrieën en toepassingen.

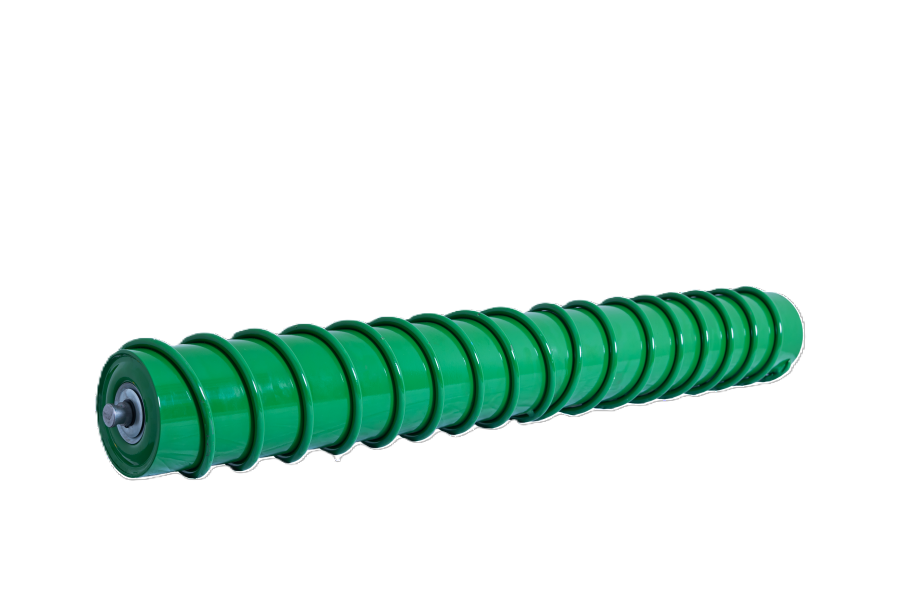

Spiraalvormige looprol: zelfreinigend voor kleverige materialen

De spiraalvormige spanrol is een transportbanddraagrolvariant die is ontworpen voor toepassingen waarbij de terugvoer van materiaal aan het bandoppervlak hecht. De spiraalvormige spanrol is gemaakt van hoogfrequent gelaste buizen, nylon afdichtingen met hoge dichtheid, spiraalveren, lagers en rond staal en heeft een spiraalvormige oppervlakteconfiguratie.

Werkingsprincipe

Terwijl de riem over de spiraalvormige spanrol loopt, creëert het spiraalvormige patroon verschillende contactpunten die de oppervlaktespanning tussen riem en vastgekleefd materiaal verbreken. Kleverige afzettingen (klei, nat zand, gebroken erts met vocht) komen los van het bandoppervlak in plaats van zich op te hopen op de draagrol van de transportband.

Belangrijkste toepassingen

• Aggregaat- en zandverwerking
• Behandeling van klei en mineralen
• Kolenvoorbereidingsinstallaties
• Elke band die kleverige of vochtige materialen transporteert

Door het spiraalvormige ontwerp zijn er geen aparte bandschrapers en reinigers nodig, die zelf onderhoud en afstelling vereisen. Voor operators die op zoek zijn naar een transportbanddraagrol met passieve zelfreinigende capaciteit, biedt de spiraalvormige spanrol een onderhoudsvrije oplossing.

Parallelle kam-looprol: reiniging van de retourband met zelfreinigende structuur

De parallelle kam-looprol is één typetransportband draagrolspecifiek geconfigureerd voor retourbandtoepassingen. Het is gemaakt van hoogfrequent gelaste buizen, nylon afdichtingen met hoge dichtheid, kamvormige rubberen ringen, afstandhouders, lagers en rond staal.

Functie retourband

Aan de retourzijde van een transportsysteem (het gedeelte van de band dat leeg beweegt onder het transporttraject) kan de terugvoer van materiaal zich ophopen, wat langs het retourpad naar beneden valt en huishoudproblemen veroorzaakt. De parallelle kamlooprol is een transportrol die is ontworpen om retourbanden vast te zetten en tegelijkertijd een actieve reinigingsactie uit te voeren.

Zelfreinigende kenmerken

De kamvormige rubberen ringen zorgen voor een mechanische reinigende werking op het bandoppervlak. Terwijl de retourband over deze draagrol van de transportband loopt, wordt het vastgehechte materiaal losgemaakt en valt weg in plaats van dat het met de band mee naar de staartpoelie beweegt. De belangrijkste prestatiekenmerken zijn onder meer:

• Laag geluidsniveau: het kamontwerp vermindert het contactgeluid in vergelijking met rollen met een vast oppervlak
• Dikke buiswand: Verbeterde structurele duurzaamheid voor service aan de retourzijde
• Flexibele rotatie: lage rolweerstand minimaliseert vermogensverlies
• Lage weerstand: verminderde lagerweerstand vergeleken met conventionele retourrollen

Voor faciliteiten die worstelen met het terugvoeren van materiaal langs de retourpaden van transportbanden, biedt de parallelle kamlooprol een passieve reinigingsoplossing waarvoor geen externe stroom- of controlesystemen nodig zijn.

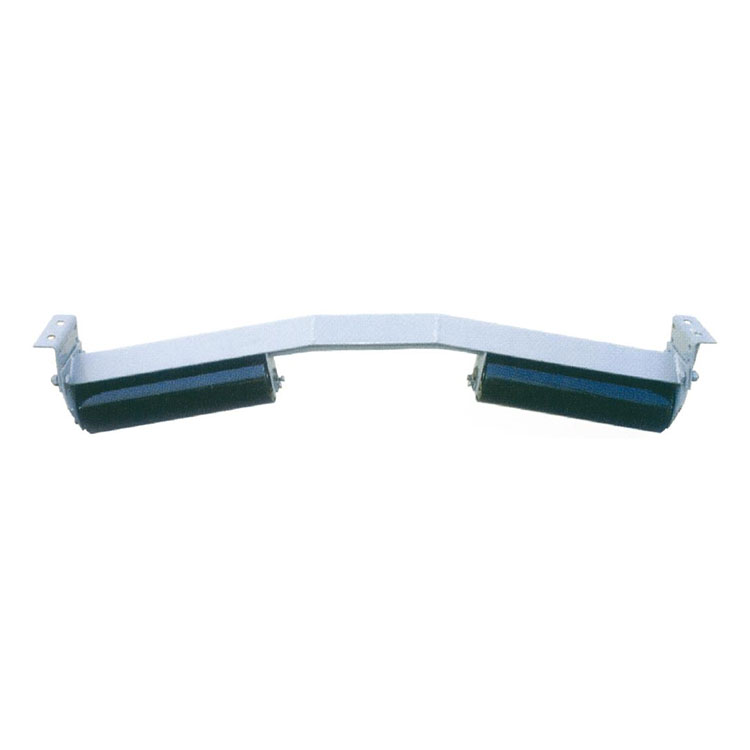

Omgekeerde V-type spanrol: riemonderdrukking en tracking

De omgekeerde V-type spanrol is een transportrol die voornamelijk wordt gebruikt om de hoekverandering van de retourband in bandtransportsystemen te fixeren. De belangrijkste functie ervan is het onderdrukken van de riem: voorkomen dat de riem omhoog vliegt en structurele componenten bekrast.

Riemonderdrukkingsfunctie

Op lange transportbanden, vooral die met hellende secties of hoge bandsnelheden, kan de retourband van de spanrollen loskomen als gevolg van de bandspanningsdynamiek of het meesleuren van lucht. Een riem die naar boven vliegt, komt in contact met constructiestaal (dwarsbalken, draagbalken, loopbruggen) waardoor slijtage aan de bekleding en mogelijke schade aan de rand van de riem ontstaat.

De omgekeerde V-configuratie van deze transportbanddraagrol creëert een profiel dat de band opvangt en vasthoudt, waardoor een consistent contact behouden blijft en vrije rotatie mogelijk is. In tegenstelling tot platte teruglooprollen die verticale beweging van de riem mogelijk maken, beperkt de omgekeerde V-vorm de positie van de riem fysiek.

Afdichting en milieubescherming

Beide uiteinden van deze transportbanddraagrol zijn voorzien van labyrintafdichtingsstructuren gecombineerd met dubbelzijdig afgedichte lagers. Dit systeem met dubbele barrière biedt:

• Bescherming tegen stof: Labyrintafdichtingen voorkomen het binnendringen van fijne deeltjes
• Waterbestendigheid: dubbelzijdige afdichtingen sluiten vocht uit in natte omgevingen
• Verlengde levensduur van de lagers: Uitsluiting van verontreiniging houdt rechtstreeks verband met de levensduur van de lagers

Voor transportbanden die rolproducten vervoeren die in stoffige of natte omgevingen werken (mijnen, steengroeven, opslagtransportbanden buitenshuis) is de kwaliteit van de afdichting vaak het verschil tussen een levensduur van drie maanden en drie jaar.

Keramische transportband-looprol: slijtvastheid en corrosiebestendigheid

De keramische transportbandgeleider is een transportrol die is geconstrueerd met oppervlakken van aluminiumoxide (aluminiumoxide) in plaats van staal of rubber. Deze materiaalkeuze biedt specifieke voordelen voor agressieve toepassingen.

Materiaaleigenschappen

Aluminiumoxide (Al₂O₃) keramiek biedt:

• Hoge hardheid: groter dan 80 op de Rockwell HRA-schaal, aanzienlijk harder dan staal
• Zuurbestendigheid: Onaangetast door zure oplossingen die stalen rollen aantasten
• Alkalibestendigheid: Chemisch stabiel in basische omgevingen
• Slijtvastheid: Overleeft contact met scherpe, harde materialen die staal of rubber zouden beschadigen

Geschikte toepassingen

De keramische transportrol wordt veel gebruikt in de mijnbouw, zand en grind, staalmetallurgie, chemische industrie en andere industrieën waar:

• Materialen met een hoge hardheid (ijzererts, taconiet, graniet) slijten stalen loopwielen snel
• Corrosieve omgevingen (kunstmestfabrieken, chemicaliënbehandeling) tasten stalen oppervlakken aan
• Hoge bandsnelheden versnellen de slijtage van conventionele transportrollen

Afwegingen

Keramische looprollen kosten doorgaans meer dan stalen looprollen en zijn zwaarder, waardoor rekening moet worden gehouden met de riemaandrijfcapaciteit en structurele ondersteuning. Voor bedrijven waarbij de spanrollen om de paar maanden moeten worden vervangen als gevolg van slijtage, rechtvaardigt de langere levensduur van keramiek echter vaak de premie. De keramische transportrol biedt langere vervangingsintervallen, waardoor de arbeidskosten en de stilstandtijd voor onderhoud worden verminderd.

Gemeenschappelijke productiekwaliteitsindicatoren

Bij alle typen transportbanden (spiraal, kam, omgekeerde V, keramiek) duiden bepaalde productiekenmerken op kwaliteit, ongeacht de configuratie.

Hoogfrequent gelaste buis

Het buislichaam van een transportrol moet recht, rond en een constante wanddikte hebben. Hoogfrequent lassen produceert een naad met minimale interne flits en consistente metallurgie. Buizen van slechte kwaliteit veroorzaken excentriciteit van de rollen, waardoor trillingen en bandfladderen ontstaan.

Nylon afdichtingen met hoge dichtheid

Afdichtingen sluiten vervuiling uit. Afdichtingen met een lage dichtheid absorberen vocht, zwellen op en verliezen hun effectiviteit. Nylon met hoge dichtheid behoudt de maatvastheid, houdt smeermiddel binnen en houdt verontreinigingen buiten. Vaak is de transportbanddraagrolafdichting het onderdeel dat de levensduur bepaalt.

Lagers

Dubbelzijdig afgedichte lagers (ook wel seal-for-life lagers genoemd) zijn vooraf gesmeerd en behoeven geen onderhoud. De keuze van de transportrollagers moet overeenkomen met de belastings- en snelheidsvereisten; Te kleine lagers gaan voortijdig kapot, terwijl te grote lagers de kosten onnodig verhogen.

Rond staal

Asuiteinden en montageoppervlakken van lagers vereisen een goede rondheid en oppervlakteafwerking. Onnauwkeurige assen zorgen voor een verkeerde uitlijning, waardoor de lagers ongelijkmatig worden belast en waardoor de draagrolconstructie van de transportband voortijdig kapot gaat.
